同步浮置電位HiPIMS工藝&實現薄膜在絕緣基底上的低溫沉積

點睛

100°C下，SFP-HiPIMS通過16μs延遲同步，利用Al脈沖誘導的-35V浮動電位，選擇性加速Sc+，規避>60eV的Ar+轟擊。AlScN應力從550MPa調至近0，并實現藍寶石上的單晶外延。

引言

離子化物理“氣相沉積”技術能顯著提升薄膜質量，但傳統方法（如施加負偏壓）在絕緣基底上難以實現，而射頻偏壓會不可避免地引入高能工藝氣體離子（如Ar?）的轟擊，導致薄膜缺陷與有害應力。那如何在無法施加外部電場的絕緣或懸浮基底上，利用離子輔助獲得高質量、低缺陷的薄膜呢？

解析：

瑞士聯邦材料科學與技術實驗室的Jyotish Patidar等人采用脈沖同步的浮動電位調控，實現絕緣基底上AlScN薄膜的低溫外延生長與性能優化。以“Low temperature deposition of functional thin films on insulating substrates enabled by selective ion acceleration using synchronized floating potential HiPIMS”為題發表在《Nature Communications》上，其工藝參數如下：

1）基體：Si、藍寶石和硼硅玻璃；2）沉積工藝：靶材：Al靶和Sc靶，2英寸。工作氣體：Ar和N?，流量比20/12sccm，工作氣壓：0.5pa；沉積溫度：100°C。脈沖時序控制：使用Ionautics同步單元，準確調控Sc靶與Al靶的HiPIMS脈沖之間的延遲時間（0,11,16,21μs），這是SFP-HiPIMS技術的核心。基底狀態：基底電學懸浮，不施加任何外部偏壓，完全依賴自身產生的浮動電位。

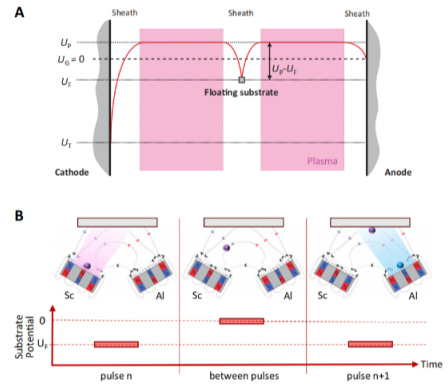

圖1 用于加速離子的浮動基底電位

圖1A展示了單磁控管濺射室內的電勢分布：陰極（靶材）、電浮置襯底和接地陽極（腔體）。由于電子遷移率更高，絕緣襯底會形成負浮置電位(UF)，與等離子體電位(UP)的差值(UP-UF)加速正離子穿過鞘層射向襯底。圖1B則闡釋了SFP-HiPIMS核心原理：通過準確控制雙磁控管的脈沖時序，讓一個靶材（如Al）脈沖產生的瞬態負浮置電位，加速另一個靶材（如Sc）脈沖產生并適時抵達的金屬離子，從而實現選擇性離子轟擊。

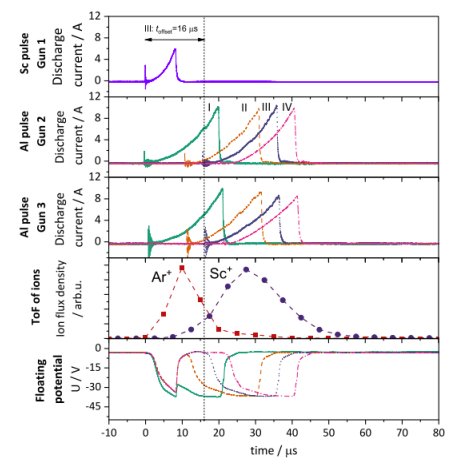

圖2：脈沖時序、離子飛行時間與基底浮動電位的同步測量

圖2對比了四種脈沖同步模式（I-IV），并同時展示了Sc和Al靶的放電電流、Ar+/Sc+離子的飛行時間曲線以及基底浮動電位的變化。在模式III（延遲16μs）下，數據清晰顯示：Sc+離子的通量峰值與Al脈沖誘導的基底負電位峰值（約-35V）在時間軸上高度重合。相反，Ar+離子的通量峰值出現得更早，基本錯過了電位的MAX加速期。這一數據以微秒級精度證明，通過16μs的延遲設計，可以精準地“捕獲”并加速成膜的Sc+離子，同時MAX 限度地“避開”有害的Ar+離子，從根源上實現了離子種類的選擇性。

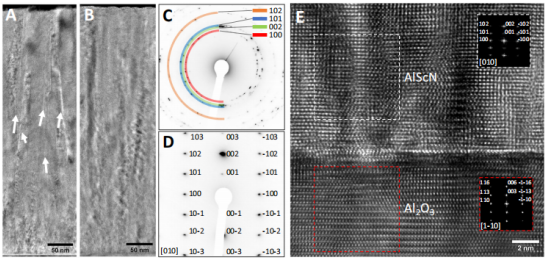

圖3：透射電子顯微鏡下的微觀結構演變

圖3中常規模式I的薄膜（圖3A）呈現出明顯的垂直柱狀間隙和開放晶界，結構疏松。而SFP-HiPIMS模式III的薄膜（圖3B）則表現出高度致密、無孔隙的柱狀晶結構。再看選區電子衍射圖模式I樣品為典型的多晶衍射環（圖3C），表明晶粒取向隨機；模式III樣品則呈現出清晰的單晶衍射斑點圖案（圖3）。從圖3E的高分辨TEM圖像及其傅里葉變換中觀察到AlScN薄膜與藍寶石基底之間形成了清晰的原子級外延界面，具有明確的晶體學位向關系A(chǔ)lScN[001]//Al2O3[001]。這些結果證明了在僅100°C的低溫下，SFP-HiPIMS成功實現了高質量的異質外延生長。

結論與延伸

1. 利用絕緣基底在HiPIMS中自生的瞬態負電位，通過脈沖時序同步，實現對Sc+等成膜離子的選擇性加速（~35eV），同時規避Ar+的有害轟擊。

2. 該原理普適于各類HiPIMS材料體系，為在絕緣基底上制備壓電、鐵電、光學等高性能薄膜開辟了新途徑。
