同步偏壓配合HiPIMS能有什么神奇的化學反應呢？

引言：

HiPIMS技術廣泛用于硬質涂層與金屬薄膜沉積，在TiAlN、CrAlTiN等耐磨耐高溫陶瓷涂層制備中表現成熟。該工藝通常需施加?100 V以上的基底偏壓，以增強吸附原子遷移率并借助高能離子引發次注入效應，從而形成致密且力學性能的薄膜。然而，高偏壓會同步加速工藝氣體離子進入薄膜間隙位置，引入較高的壓縮應力，成為該技術的主要局限。而同步偏壓的出現，讓我們看到了突破希望。

解析：

瑞士聯邦表面科學與涂層技術實驗室的Jyotish Patidar等人，采用反應性同步HiPIMS技術制備出高結晶質量、c軸擇優取向的AlN（0002）織構薄膜。研究表明，相較于DCMS與常規HiPIMS，HiPIMS配合?30 V低同步偏壓即可顯著提升薄膜晶體結構與織構度，并通過金屬離子同步策略有效抑制工藝氣體夾雜與點缺陷形成。所得薄膜不僅具有優異的面外織構，晶粒還呈現均勻極化，展現出HiPIMS與同步偏壓配合在沉積高性能功能薄膜方面的優勢。該研究成果發表于《Surface & Coatings Technology》。

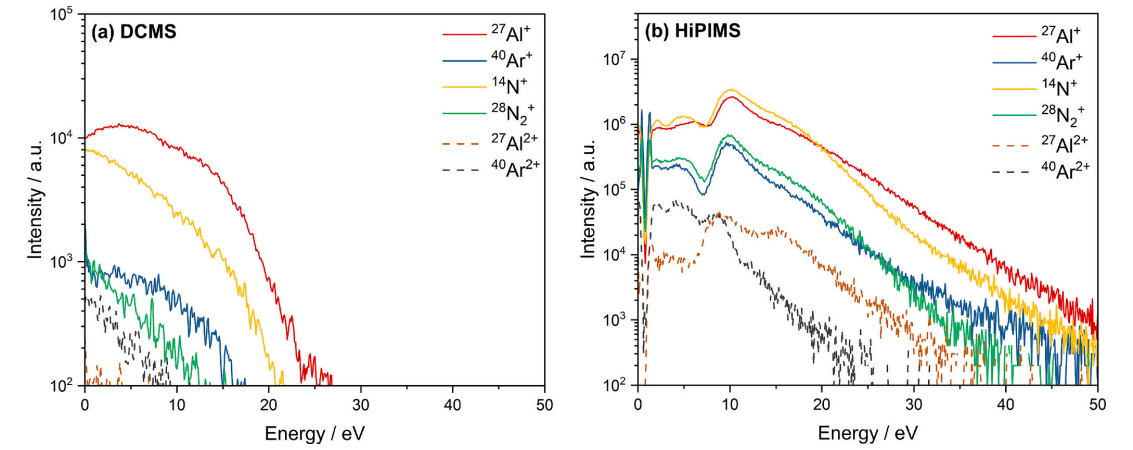

圖1 (a)DCMS和HiPIMS等離子體的離子能量分布圖

圖1對比了DCMS與HiPIMS等離子體中的入射離子能量分布。HiPIMS的離子計數率較DCMS高出兩個數量級，其中鋁離子動能中值由6.6 eV增至10.7 eV，氮離子亦呈相同趨勢。HiPIMS放電中，Al+、N+和Ar+在不同能量區間呈現多峰分布，其主峰及高能尾部主要源于靶面氮化層在脈沖濺射中的離化產物。金屬離子在HiPIMS總離子通量中的占比受脈沖參數、靶材狀態與電流密度調控。該結果與Jouan等報道一致，HiPIMS獨有的高能尾在Al+與N+中尤為顯著，且因其整體電離率更高，基底接收的離子通量主要由這些高能離子主導。相對DCMS技術，HiPIMS的這種特性為同步偏壓的配合調控有著天然的優勢。

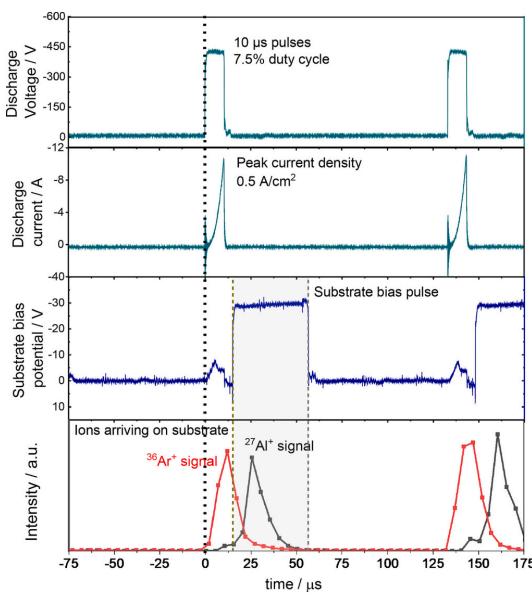

圖2 基底脈沖與HiPIMS脈沖的同步

圖2展示了鋁靶上HiPIMS脈沖的離子電流-電壓曲線，以及36Ar+和27Al+離子在質譜儀中被檢測到的積分通量。顯然，Ar+離子比Al+離子更早抵達基底?；诖?，我們可以通過調整基底脈沖來優先加速金屬離子向基底運動。需要特別說明的是，在富金屬離子脈沖之間，基底偏壓會主動調節至0V，從而降低原本顯著的自偏壓電位。此時入射的氣體離子能量低于晶格位移閾值，因此薄膜結構主要受金屬富集區域的離子輻照和動量轉移影響。通過精準調控基底偏壓脈沖，可選擇性吸引金屬離子進行高能轟擊，從而在薄膜生長過程中有效避免氣體離子摻入。

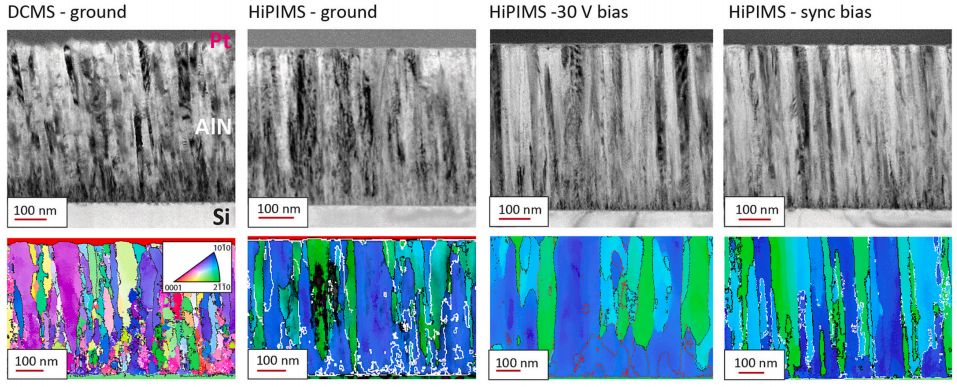

圖3 四種代表性薄膜的明場與透射電鏡成像

如圖3所示，亮場TEM圖像與通過SPED獲得的相應取向圖并列展示。所有AlN薄膜均呈現柱狀結構。與DCMS薄膜相比，HiPIMS薄膜的晶粒尺寸和織構有所增加。晶粒尺寸的減小與DCMS過程中吸附原子遷移率降低的現象一致。HiPIMS薄膜，尤其是采用連續和脈沖偏壓沉積的薄膜，顯示出致密的柱狀生長。當施加基底偏壓時，晶粒尺寸進一步增大，晶粒延伸至薄膜全厚度。DCMS薄膜通常呈現隨機取向的小晶粒，而同步偏壓的HiPIMS薄膜則顯示出高度取向的（0002）晶粒。這些結果表明采用HiPIMS與同步偏壓配合在沉積高性能功能薄膜方面的有巨大優勢。

延伸：

1）這項技術是“點殺”式能量注入，未來能否結合機器學習，實現離子轟擊的全自動“自適應巡航”？

2）同步HiPIMS這把“手術刀”，能否用于雕刻其他對缺陷敏感的功能薄膜（如氧化物半導體、超導薄膜）？
